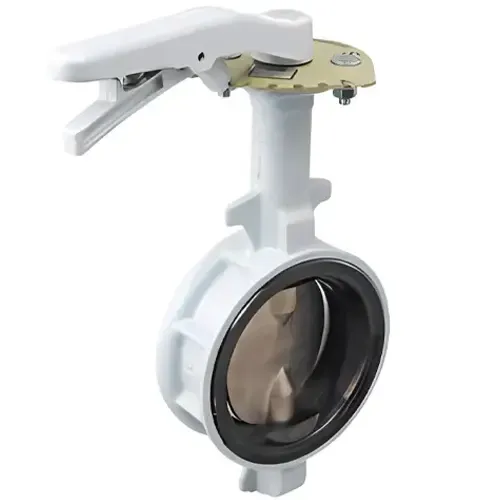

Van bướm gang tay gạt Kitz 10DJU

Van bướm gang tay gạt Kitz 10DJU sở hữu kết cấu bền bỉ với thân gang cầu FCD450-10, đĩa inox SCS13A và gioăng NBR, đáp ứng tiêu chuẩn cấp áp JIS 10K cho áp suất làm việc tối đa đạt 1,0 MPa. Nằm trong phân khúc van bướm Kitz tay gạt cho đường ống nhỏ, model 10DJU là giải pháp tối ưu cho các đường ống nước, khí nén và các dung dịch, môi trường có chứa dầu với nhiệt độ làm việc từ 0 °C đến 70 °C. Dòng DJ có dải kích cỡ từ DN40–DN800. Van bướm gang tay gạt Kitz 10DJU Thông số kỹ thuật Van bướm gang tay gạt Kitz 10DJU Thông số Giá trị Thương hiệu KITZ (Nhật Bản) Model 10DJU Thân van Gang cầu FCD450-10 Đĩa van SCS13A (inox 304 đúc) Gioăng NBR (Chuyên dụng cho dầu, nước, khí nén) Cấp áp JIS 5K/10K Áp làm việc tối đa 1,0 MPa Nhiệt độ làm việc 0…+70 °C (gioăng NBR) Kích cỡ dòng DJ DN40–DN800 Vận hành Tay gạt Số liệu lấy từ catalogue dòng DJ của KITZ. Kích thước lắp, trọng lượng và mô-men theo từng cỡ DN: theo catalogue Kitz, xác nhận khi đặt hàng. Vật liệu và khả năng chịu môi chất của Van bướm gang tay gạt Kitz 10DJU FCD450-10 là gang cầu theo JIS G5502: độ bền kéo tối thiểu 450 MPa, độ giãn dài tối thiểu 10%. Graphite trong gang cầu có dạng hạt tròn. Ở gang xám, Graphite dạng phiến tạo các khía nhọn, nơi ứng suất tập trung và vết nứt bắt đầu. Hạt cầu không tạo khía, nên gang cầu chịu va đập và áp xung tốt hơn, biến dạng dẻo trước khi gãy. Gang không có lớp thụ động như inox nên thân cần lớp sơn phủ. Môi chất ăn mòn như axit, nước biển không phù hợp với thân gang. Đĩa SCS13A (tương đương inox 304) không gỉ trong nước thường, nhưng nước nhiều Clorua vẫn gây rỗ cục bộ do lớp Oxit Crôm bị phá. Gioăng NBR (Nitrile) là loại cao su phân cực, có khả năng kháng dầu, hydrocacbon aliphatic và các loại dầu khoáng cực kỳ tốt, ngăn ngừa hiện tượng trương nở và mất đàn hồi khi tiếp xúc với chất béo hay xăng dầu. Tuy nhiên, NBR kém bền hơn khi tiếp xúc với ozone, thời tiết và nước nóng. Gioăng NBR chịu nhiệt độ làm việc trong khoảng 0…+70 °C, trong khi gioăng EPDM thích hợp hơn cho nước nóng và dải nhiệt rộng từ -20…+120 °C (nhưng không chịu được dầu). Giải mã mã model 10DJU “10” là cấp áp JIS 10K, áp danh định 10 kgf/cm² (khoảng 1,0 MPa); áp làm việc cho phép giảm khi nhiệt độ tăng. “DJ” là tên dòng. “U” là đĩa SCS13A. (Không có ký tự “E” ở cuối nghĩa là van sử dụng gioăng mặc định NBR). Tiền tố “G-” là bản hộp số tay quay (vô lăng). Dòng DJ còn có bản 16K: 16DJU và G-16DJU. Gioăng đàn hồi đảm nhiệm làm kín: đĩa ép vào gioăng NBR nên độ kín tốt với nước, dầu và khí ở áp thấp, nhưng gioăng chịu mài mòn và lão hóa theo nhiệt, nên giới hạn nhiệt độ thấp hơn vòng PTFE của dòng UB. Ứng dụng Van bướm gang tay gạt Kitz 10DJU Nên dùng: Hệ thống đường ống dẫn dầu khoáng, dầu diesel, nhiên liệu và các dung môi Hydrocarbon nhờ đặc tính kháng dầu cực tốt của gioăng NBR. Hệ thống cấp thoát nước, tuần hoàn nước lạnh và nước ấm công nghiệp chịu nhiệt độ lên đến 70 °C. Hệ thống khí nén nạp dầu khí, hệ thống xử lý nước thông thường vận hành trong giới hạn áp suất 1,0 MPa. Đường ống yêu cầu thân gang cầu bền bỉ để chịu va đập; dòng DJ hỗ trợ kích cỡ đến DN800, các cỡ lớn chuyển sang dùng bản hộp số mã G-. Không nên dùng: Hệ thống nước nóng, hơi nước ấm vượt quá 70 °C hoặc môi trường có sấy nhiệt cao (trường hợp này nên chuyển sang dòng 10DJUE dùng gioăng EPDM). Ứng dụng dẫn nước biển hoặc các loại hóa chất mạnh, axit có tính ăn mòn chất liệu thân gang. Hệ thống có áp suất vượt quá 1,0 MPa hoặc nhiệt độ nằm ngoài dải giới hạn 0…+70 °C. Các môi chất yêu cầu độ trơ hóa học cao của PTFE: trường hợp này nên chuyển sang dòng van mã 10UB. Phiên bản khác cùng dòng Từ DN150 trở lên, mô-men đóng mở tăng nhanh; lúc này nên chuyển sang Kitz G-10DJUE để thao tác nhẹ và giữ được góc mở trung gian. Tiền tố G- chỉ bản hộp số tay quay. Van bướm gang tay quay Kitz G-10DJUE Khác với van bướm gang tay gạt Kitz 10DJU sử dụng gioăng NBR chịu dầu, van bướm gang tay quay Kitz G-10DJUE sử dụng gioăng EPDM. Do đó, phiên bản tay quay này chỉ phù hợp cho hệ thống nước sạch, nước nóng, HVAC, PCCC và không dùng được cho các môi trường dung dịch có chứa dầu. Khi áp làm việc cao hơn 1,0 MPa, dòng DJ có bản 16K là 16DJU; thông số áp theo cỡ xem catalogue Kitz, xác nhận khi đặt hàng. So sánh với model tương đương Model Thân / gioăng Áp tối đa Nhiệt độ Kitz 10DJU Gang cầu FCD450-10 / NBR 1,0 MPa 0…+70 °C Kitz 10DJUE Gang cầu FCD450-10 / EPDM 1,0 MPa -20…+120 °C Kitz G-10DJUE Gang cầu FCD450-10 / EPDM, hộp số 1,0 MPa −20…+120 °C Kitz 10UB SCS13A / PTFE 1,4 MPa −29…+160 °C 10UB chịu nhiệt, áp và hóa chất tốt hơn nhưng cấu hình thân inox, vòng PTFE phức tạp hơn; 10DJUE và G-10DJUE phù hợp khi lưu chất là nước sạch hoặc nước nóng. Model 10DJU vượt trội hơn hai model dòng DJUE ở khả năng chịu dầu nhờ lớp gioăng NBR chuyên dụng. Ở phân khúc hàng Đài Loan, Shinyi WBLS có cấu hình tương đương: thân gang cầu, vận hành tay gạt, DN50–150. Van bướm gang tay gạt ShinYi WBLS Lắp đặt và bảo trì Van bướm gang tay gạt Kitz 10DJU Xả sạch xỉ hàn, cặn khỏi ống trước khi lắp để gioăng NBR không bị cắt, xước. Hé đĩa khi đặt van giữa hai mặt bích; kiểm tra đĩa không chạm mép bích hoặc ống khi mở hết. Siết bu lông đối xứng chéo, tăng lực dần; không dùng ron phụ lên gioăng van. Có thể tiếp xúc với dầu, mỡ khoáng vì gioăng NBR chịu dầu tốt; tuy nhiên tránh để nước nóng vượt quá 70 °C dính vào gioăng khi lắp. Đóng mở thử trước khi cấp áp; thay gioăng khi cứng hóa, nứt hoặc rò rỉ qua đĩa. Câu hỏi thường gặp Van Kitz 10DJU dùng được cho môi chất dầu không? Được, van bướm gang tay gạt Kitz 10DJU chịu được dầu khoáng, dầu diesel và các dung môi Hydrocarbon nhờ gioăng NBR chuyên dụng kháng dầu. Tránh dùng cho các môi trường có tính oxy hóa mạnh hoặc tầng ozone cao làm giảm tuổi thọ gioăng. Vì sao 10DJU không dùng cho nước nóng nhiệt độ cao? Do gioăng NBR là cao su chịu nhiệt dải thấp, chỉ hoạt động ổn định trong khoảng 0…+70 °C. Với môi trường nước nóng hoặc hơi nước ấm trên 70 °C, hệ thống phải chuyển sang dùng bản 10DJUE (gioăng EPDM chịu được đến 120 °C nhưng không chịu được dầu). Tiêu chuẩn áp lực 5K và 10K khác nhau thế nào? 5K là cấp áp danh định 5 kgf/cm², 10K là 10 kgf/cm². Mặt bích đường ống phải cùng cấp áp suất với van. Mua van bướm gang tay gạt Kitz 10DJU tại Van nước Việt Nam Để nhận báo giá chính xác theo đúng cấu hình hệ thống, khách hàng vui lòng cung cấp cho Van nước Việt Nam các thông số: kích cỡ DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng cần mua. Quý khách có thể tham khảo toàn bộ các dòng van bướm Kitz nhập khẩu từ Nhật Bản mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình. Địa chỉ Hà Nội: Số 20, Ngõ 102 Hoàng Đạo Thành, P. Khương Đình, TP. Hà Nội .gp-contact-box { display: flex; align-items: center; background: #ffffff; border: 1px solid #e2e8f0; border-radius: 12px; padding: 24px; margin: 30px 0; box-shadow: 0 4px 20px rgba(0, 0, 0, 0.06); gap: 24px; transition: transform 0.3s ease; } .gp-contact-box:hover { transform: translateY(-3px); box-shadow: 0 8px 25px rgba(0, 0, 0, 0.1); } .gp-contact-avatar { flex-shrink: 0; width: 80px; height: 80px; background: #f0f7ff; border-radius: 50%; display: flex; align-items: center; justify-content: center; color: #005A9C; } .gp-contact-avatar svg { width: 40px; height: 40px; fill: currentColor; } .gp-contact-info { flex-grow: 1; } .gp-contact-info h4 { margin: 0 0 12px 0; font-size: 20px; color: #1e293b; font-weight: 700; } .cb-details { margin-bottom: 20px; } .gp-contact-info p.cb-info { margin: 0 0 10px 0; color: #475569; font-size: 15px; display: flex; align-items: flex-start; gap: 8px; } .gp-icon-sm { width: 18px; height: 18px; fill: #64748b; flex-shrink: 0; margin-top: 3px; } .cb-info span { line-height: 1.5; } .gp-contact-buttons { display: flex; gap: 12px; flex-wrap: wrap; } .gp-btn { display: inline-flex; align-items: center; padding: 10px 20px; border-radius: 8px; font-weight: 600; font-size: 15px; text-decoration: none !important; transition: all 0.2s; } .gp-btn-call { background: #ef4444; color: #ffffff !important; } .gp-btn-call:hover { background: #dc2626; } .gp-btn-zalo { background: #0068ff; color: #ffffff !important; } .gp-btn-zalo:hover { background: #0054cc; } .gp-btn svg { width: 20px; height: 20px; margin-right: 8px; fill: currentColor; } /* Hiển thị trên màn hình điện thoại */ @media (max-width: 600px) { .gp-contact-box { flex-direction: column; text-align: left; padding: 20px 15px; } .gp-contact-buttons { justify-content: center; width: 100%; } .gp-btn { width: 100%; justify-content: center; } } V-ON VAN ỐNG NHỰA Địa chỉ: Số 20 Ngõ 102 Hoàng Đạo, P. Khương Đình, TP. Hà Nội Phụ trách kinh doanh: Mr. Hoàng Gọi: 0969.916.835 Chat Zalo
