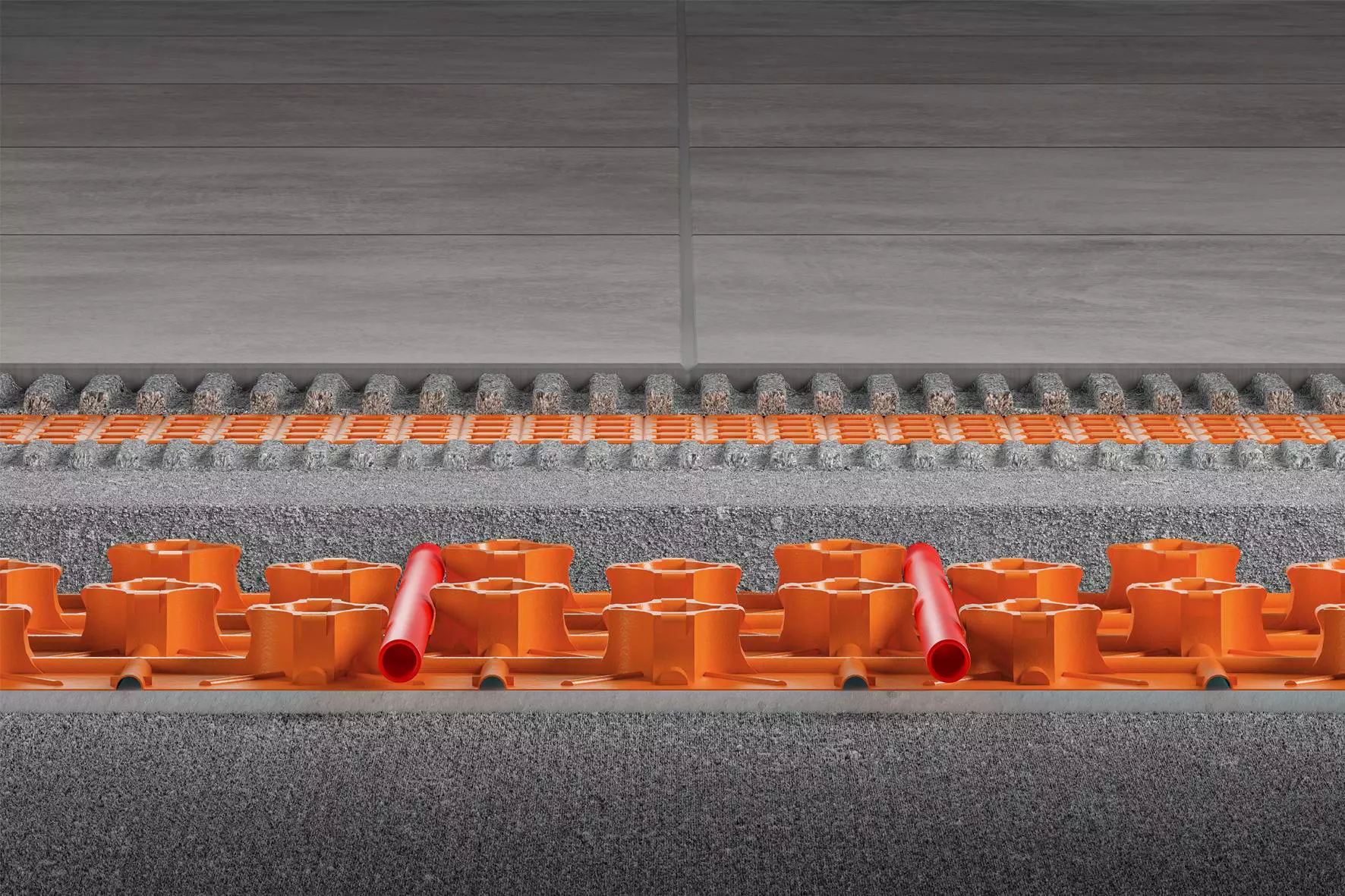

BEKOTEC-EN-FTS klusā sistēma

BEKOTEC-EN-FTS presētas follijas izciļņu plāksne ar skaņas izolāciju klusā sistēma Uzticams un peldošs klons, kas garantē grīdas segumu bez plaisām, kā arī ievērojami samazina būvniecības laiku un materiālu patēriņu: mūsu BEKOTEC sistēma piedāvā visas šīs priekšrocības un kalpo arī par pamatu mūsu enerģiju taupošajai grīdas apsildes sistēmai BEKOTEC-THERM. BEKOTEC-EN-FTS ir klona plāksne ar izciļņiem paredzēta BEKOTEC-THERM-HR apkures caurulēm ar diametru 12 mm. Tai aizmugurējā pusē rūpnieciski pielīmēta triecienskaņas izolācija (5 mm), kas var samazināt triecienskaņu līdz pat 25 dB. Lai optimizētu materiāla izmantošanu malu zonās un ejās (piemēram, durvīs un nišās), kur netiek uzstādītas BEKOTEC-THERM-HR apkures caurules, iesakam izmantot gludās BEKOTEC-ENFGTS plāksnes. Tās var izmantot arī apkures loku kolektoru priekšā, lai atvieglotu apkures cauruļu uzstādīšanu. BEKOTEC-EN-FTS īpašības Šī sistēma tiek ieklāta, kā peldošā grīda, tieši uz nesošām pamatnēm, piemēram, betona, esošām klona kārtām, koka grīdas konstrukcijām (> 100 kPa). Ir pieļaujama arī papildu siltumizolācijas materiālu ieklāšana. Sistēma ir balstīta uz BEKOTEC-EN 18 FTS izciļņu plāksni ar integrētu 5 mm triecienskaņas izolāciju. Saskaņā ar DIN EN ISO 717-2 sistēmai ir noteikts triecienskaņas uzlabojums 25 dB. Attiecīgās konstrukcijas faktiskais uzlabojuma līmenis ir atkarīgs no būvobjekta apstākļiem (konstrukcijas) un var atšķirties no šīs vērtības. Tāpēc noteiktās testa vērtības nevar vispārīgi piemērot būvlaukuma situācijai. Uzticamas vērtības var noteikt tikai ar tiešiem mērījumiem objektā, ņemot vērā faktisko situāciju. BEKOTEC-EN 18 FTS grīdas plāksnes ģeometrija nodrošina minimālo klona biezumu 26 mm starp izciļņiem un 8 mm virs tiem. Izciļņu atstatums ir izvietots tā, lai atbilstošās apkures caurules (12 mm diametrā) var tikt ieklātas ar 50 mm soli. Grīdas apsildi var viegli regulēt un optimāli darbināt ar zemu turpgaitas siltumnesēja temperatūru. Tas ir tāpēc, ka ir jāapsilda vai jāatdzesē tikai relatīvi neliela klona masa (apm 52 kg/m² ≙ 26 l/m² ar 8 mm biezumu virs izciļņiem). Tiklīdz pa ieklāto BEKOTEC klonu ir iespējams staigāt (kalcija sulfāta klons ≤ 2 CM-%), uz tā var līmēt DITRA universālo membrānu (alternatīvi: Schlüter-DITRA-DRAIN 4 vai Schlüter-DITRA-HEAT) un var sākt keramisko flīžu vai dabīgā akmens plākšņu līmēšanu. Deformācijas šuves grīdas seguma slānī tiek izveidotas standarta attālumos, izmantojot DILEX sērijas profilus. Plaisu izturīgi grīdas segumi, piemēram, parkets vai paklāji, tiek klāti tieši uz klona, ​​kad ir sasniegts nepieciešamais atlikušais mitruma saturs. BEKOTEC-EN-FTS sistēmas dati: Sistēmas augstums (ieskaitot DITRA membrānu): 36 – 48 mm Izciļņu plāksnes kopējais biezums: 18 + 5 mm Klona biezums virs izciļņiem: 8 – 20 mm Apkures cauruļu diametrs: 12 x 1,5 mm Cauruļu montāžas solis: 50 / 100 / 150 / 200 / 250 / 300 mm Apkures caurules: 20 / 10 / 6,66 / 5 / 4 / 3,33 m/m2 Max. siltuma jauda: 100 W/m2 Min sistēmas svars: no 52 kg/m2 Min klona patēriņš: 26 l/m2 Max. slodze: līdz 5 kN/m2 Plāksnes izmērs: 140 x 80 cm = 1,12 m2
