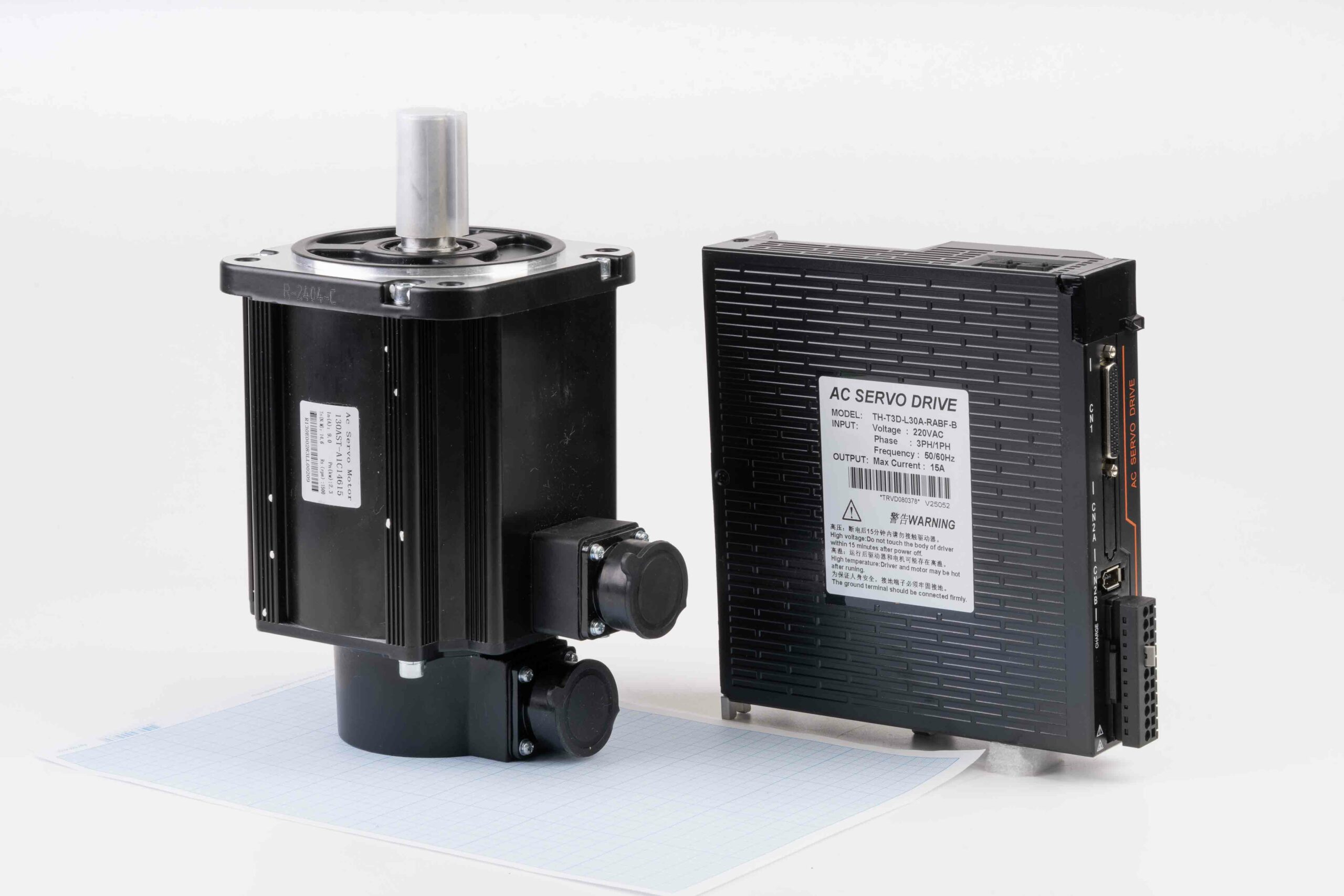

Серводвигун 130AST-AC14615 (2300W, 14.6 Nm) + серводрайвер TH-T3D-L30A-RABF-B 220V/15A

Серводвигун 130AST-A1C14615 являє собою привід змінного струму, який призначений для комплектування верстатного обладнання. Сервопривід має ряд переваг: високий обертальний момент по відношенню до інерції точність позиціювання відстежується положення, за рахунок використання зворотного зв’язку повністю відсутній резонанс і вібрація точність підтримки швидкості та стабільність обертального моменту при малих розмірах двигуна можна отримати високу потужність можливість швидкого розгону і гальмування. Максимальна ефективна робота сервомотора забезпечується спільним використанням з серводрайвером TH-T3D-L30A-RABF-B. Області застосування: верстати з ЧПК (ЧПУ), обробка матеріалів, маркування, на конвеєрах, харчова промисловість, медична упаковка і багато іншого. Технічні характеристики серводвигуна: Модель серводвигуна: 130AST-A1C14615 Номінальна потужність: 2.3 kW (2300W) Номінальна напруга: AC220V Номінальний струм: 9.7A (±5%) Номінальна швидкість: 1500 об/хв (Rpm) Максимальна швидкість: 2000 об/хв (Rpm) Номінальний обертальний момент: 14.6 Nm Максимальний обертальний момент: 43.8 Nm Момент інерції ротора: 3.02 x 10⁻³ kg.m² Коефіцієнт обертального моменту: 1.5 (Nm/A) Постійна напруга (Проти-ЕРС): 98 (V/1000r/min) (±5%) Опір: 0.75 Ω (±10%) Індуктивність: 6.3 mH / 7.9 mH (±20%) Кількість пар полюсів: 5 Клас ізоляції: Class F Клас безпеки: IP65 Умови експлуатації: Температура -20℃~+50℃, Відносна вологість <90% (без конденсації) Габаритні та приєднувальні розміри: Довжина корпусу двигуна (без вала): 198 мм (±2 мм) Діаметр центруючого замка: 110 мм (0/-0.035 мм) Міжосьова відстань кріпильних отворів: 130 мм (по діагоналі / PCD 145 мм) Кріпильні отвори фланця: 4-Ø8.5 Довжина валу: 57 мм (±1 мм) Діаметр валу: 22 мм (0/-0.013 мм) Шпонка: 6 мм (0/-0.03 мм) Внутрішнє різьблення вала: M6х20 Серводрайвер TH-T3D-L30A-RABF-B (сервопідсилювач) призначений для управління серводвигуном 130AST-A1C14615. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому і великому автоматизованому обладнанні, верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання, де в основному потрібна висока швидкість, висока точність і низький рівень шуму двигуна Характеристики та особливості: Номінальний струм: 15А Номінальна потужність: 2000W Номінальна напруга: AC 220V Піковий струм: 15A Частота: 50-60 Hz Датчик зворотного зв’язку: 10000 PPR Клас безпеки: IP20 Робоча температура: 0℃…40℃ Вологість: 40%…80% Габаритні розміри: 191 мм х 178.5 мм х 51 мм Комплект поставки: Серводвигун 130AST-A1C14615 Серводрайвер TH-T3D-L30A-RABF-B Набір кабелів для підключення (див. фото)
