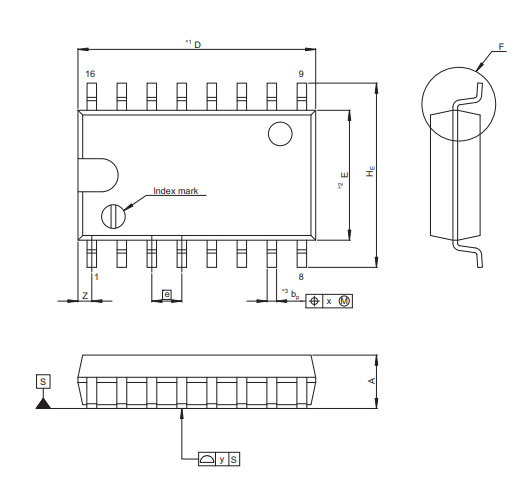

Микросхема R2A20112ASP (SOP-16)

Микросхема R2A20112ASP (SOP-16) — это высокоинтегрированный активный PFC-контроллер (Power Factor Correction) от Renesas Electronics, выполненный по технологии критической проводимости (Critical Conduction Mode, CRM) с интегрированным межканальным управлением (Interleaving). Данный компонент предназначен для управления двумя параллельными повышающими преобразователями (Master/Slave) со сдвигом фаз 180°, что позволяет значительно снизить пульсации входного и выходного тока, уменьшить размеры фильтрующих конденсаторов и повысить общую эффективность коррекции коэффициента мощности. В оборудовании для майнинга криптовалют микросхема R2A20112ASP применяется в первичных цепях мощных импульсных блоков питания (SMPS) для ASIC-майнеров (Antminer, Whatsminer, Avalon). Она обеспечивает высокий коэффициент мощности (>0.99), низкий уровень гармонических искажений (THD) и стабильную работу при резких изменениях нагрузки, характерных для майнинговых ферм. Благодаря встроенной функции межканального управления, контроллер позволяет эффективно использовать два силовых канала, распределяя нагрузку и снижая токовую нагрузку на каждый ключевой элемент, что повышает надёжность и долговечность блока питания. Назначение: Управление активным корректором коэффициента мощности (PFC) в блоках питания ASIC-майнеров, серверных БП и промышленных преобразователях. Построение высокоэффективных двухканальных (interleaved) повышающих PFC-преобразователей с малой пульсацией тока. Обеспечение стабилизации выходного напряжения шины постоянного тока (обычно 380–400 В) с высокой точностью. Замена вышедших из строя PFC-контроллеров в блоках питания Antminer, Whatsminer и других майнеров. Технические характеристики: Модель: R2A20112ASP (полный код R2A20112ASP#W0). 2A20112A Производитель: Renesas Electronics Corporation. Тип: PFC-контроллер с режимом критической проводимости (CRM) и межканальным управлением (Interleaving). Корпус: SOP-16 (16 выводов, поверхностный монтаж, шаг 1.27 мм). Напряжение питания (VCC): 24 В (макс.). Рабочий диапазон температур: -40…+150 °C (температура перехода). Выходное опорное напряжение (VREF): 5.0 В ±1.5%. Напряжение запуска (UVLO start): 10.5 В ±0.7 В. Напряжение отключения (UVLO shutdown): 9.3 В ±0.5 В. Гистерезис UVLO: 1.2 В ±0.5 В. Защиты: OVP (двухрежимная: динамическая и статическая), DUVP (динамическая защита от пониженного напряжения), OCP (защита от перегрузки по току) для Master и Slave, защита от КЗ цепи обратной связи, защита от перегрева, таймер перезапуска (280 мкс). Функции: мягкий старт, детектирование обрыва ZCD (Zero Current Detection) для Slave, защита от короткого замыкания диода Boost. Соответствие стандартам: Pb-Free (RoHS). Конструктивные особенности: Корпус SOP-16 с размерами: длина 10.3 мм, ширина 5.4 мм, высота 1.8 мм (типовые значения). Шаг выводов: 1.27 мм. Вес компонента: 0.0001 кг (0.1 грамма). Совместимость с автоматизированными линиями поверхностного монтажа (SMD). Особенности: Двухканальная архитектура (Interleaving) со сдвигом фаз 180° позволяет снизить пульсации тока на входе и выходе, уменьшить размеры дросселей и конденсаторов, а также повысить КПД на 1–2% по сравнению с одноканальными решениями. Режим критической проводимости (CRM) с нулевым переключением тока (ZCS) обеспечивает низкий уровень шума и высокую эффективность при средних и высоких нагрузках. Встроенные защитные функции (OVP, OCP, UVLO, DUVP, защита от КЗ обратной связи) повышают надёжность блока питания и предотвращают выход из строя силовых ключей и диодов. Мягкий старт ограничивает пусковой ток и снижает нагрузку на входные компоненты при включении. Минимальное количество внешних компонентов упрощает проектирование и снижает стоимость готового изделия. Рекомендации по применению: Для достижения заявленных характеристик необходимо использовать внешние силовые MOSFET и диоды с соответствующими параметрами (напряжение, ток, частота). При проектировании печатной платы следует минимизировать паразитные индуктивности в цепях затворов и обратной связи, размещая компоненты обвязки максимально близко к выводам микросхемы. Для стабильной работы рекомендуется установить блокировочные конденсаторы по цепям питания VCC и VREF. При замене контроллера в блоке питания убедиться в совместимости топологии (интерливный PFC) и номиналов компонентов обвязки. Микросхема R2A20112ASP (SOP-16) представляет собой современное и высокоэффективное решение для построения активных корректоров коэффициента мощности в импульсных блоках питания ASIC-майнеров. Двухканальная архитектура, встроенные защиты и малые размеры делают её идеальным выбором для создания надёжных, энергоэффективных и компактных источников питания, работающих в тяжёлом режиме 24/7.
