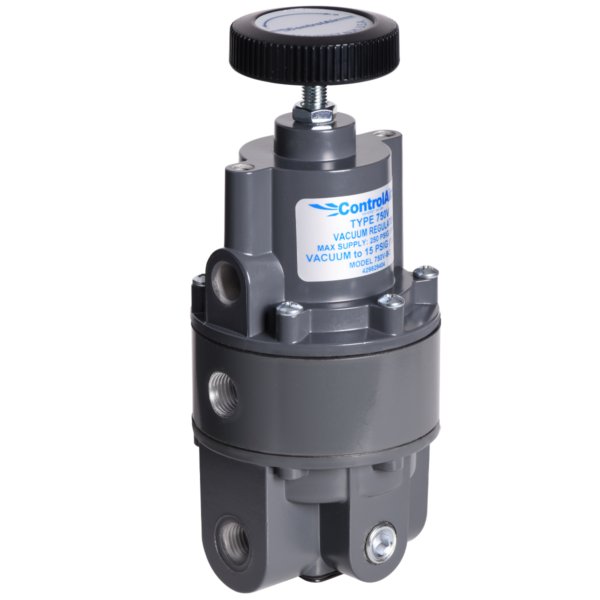

Regulador de Vácuo Tipo 750V – ControlAir

Controle de vácuo e pressão positiva de alta precisão O Regulador de Vácuo Tipo 750V foi desenvolvido para aplicações que exigem controle estável e preciso da pressão do sistema, tanto acima quanto abaixo da pressão atmosférica. Projetado para ambientes industriais exigentes, o 750V proporciona regulagem precisa de vácuo e pressão positiva, com alta sensibilidade e excelente estabilidade ao longo do tempo. Capaz de manter vácuo de até 29” Hg e pressão positiva controlada de até 150 psig, o Tipo 750V é ideal para sistemas de vácuo, automação industrial, movimentação de materiais, testes de vazamento e instrumentação laboratorial. Características • Conexões disponíveis em 1/4”, 3/8” e 1/2” NPT/BSPP • Alta versatilidade: um único equipamento controla desde vácuo de 29” Hg até pressão positiva de 150 psig • Alta sensibilidade: detecta variações de pressão de saída de até 1/2 polegada de coluna d’água • Saída estável: ação amortecedora do tubo aspirador reduz a influência de variações de fluxo • Manutenção em linha: permite intervenção sem necessidade de remoção da linha de ar Informações adicionais Conexões (Port Size) Manômetro (2): 1/4″ NPT/BSPP Entrada/Saída: 1/4″, 3/8″ e 1/2″ NPT/BSPP Faixas de pressão de saída (Output Ranges) Vácuo até 2 psi (-1 a 0,15 bar) Vácuo até 15 psi (-1 a 1 bar) Vácuo até 30 psi (-1 a 2 bar) Vácuo até 60 psi (-1 a 4 bar) Vácuo até 100 psi (-1 a 7 bar) Vácuo até 150 psi (-1 a 10 bar) Pressão de alimentação (Supply Pressure) Máx. 250 psig (17 bar) Capacidade de vazão (Flow Capacity) 2,5 scfm (71 Nl/min) @ 29” Hg de vácuo (740 mmHg) 40 scfm (1.132 Nl/min) @ 100 psig (6,9 bar) de alimentação e 20 psig (1,4 bar) de saída Capacidade de exaustão (Exhaust Capacity) 4 scfm (120 Nl/min) (pressão a jusante 5 psig (0,35 bar) acima do valor ajustado) Sensibilidade 1/2″ (12,7 mm) de coluna d’água Influência da variação da pressão de alimentação na saída Inferior a 0,1 psi (0,01 bar) para variação de 25 psi (1,7 bar) Faixa de temperatura de operação -40°C a 93°C Montagem Em linha (tubulação), painel ou suporte Material do corpo Liga de alumínio fundido sob pressão Peso 0,88 kg Datasheet (em inglês)
