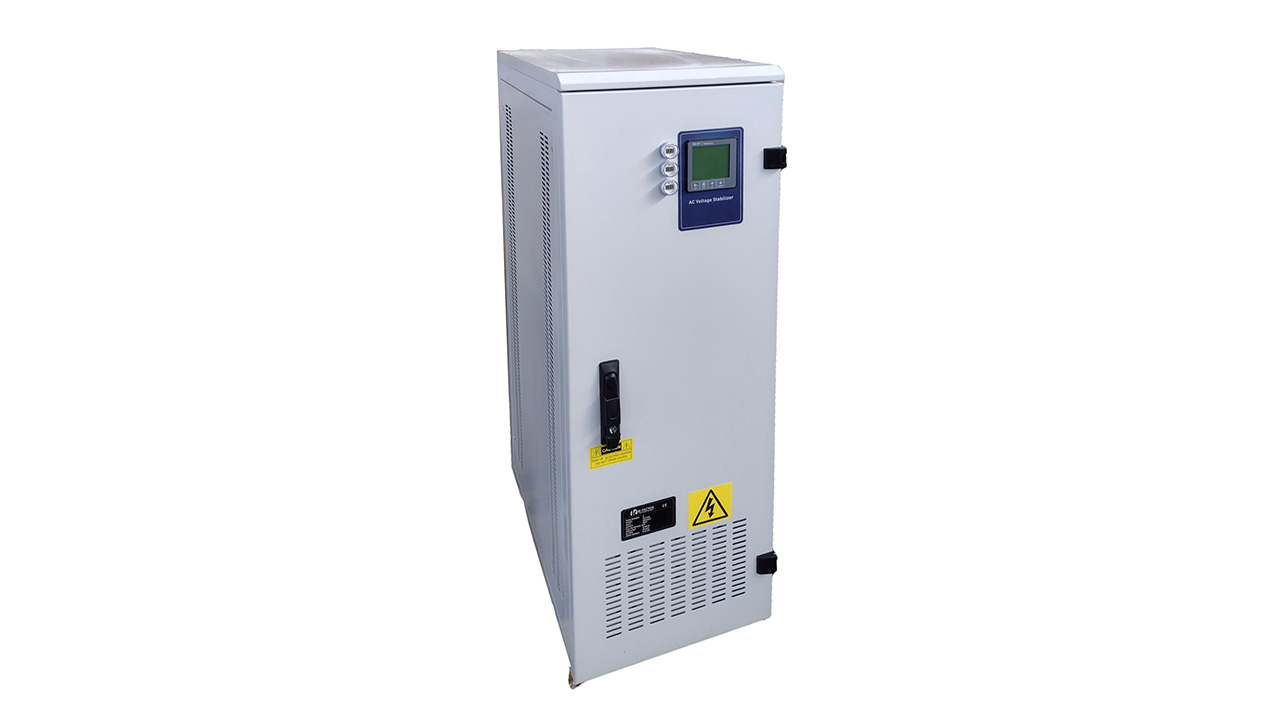

VSA3 – STABILIZZATORI DI TENSIONE ELETTROMECCANICI TRIFASE DA 10.5KVA A 3000KVA

STABILIZZATORI DI TENSIONE ELETTROMECCANICI TRIFASE DA 10.5KVA A 3000KVA Gli stabilizzatori di tensione elettromeccanici utilizzano un trasformatore toroidale variabile, un trasformatore BUCK-BOOST e un circuito elettronico che controlla la rotazione del trasformatore variabile, regolando così la tensione di uscita. Con il sistema di controllo, in un tempo di risposta molto veloce, il motore di regolazione a coppia elevata regola le piccole variazioni di tensione molto velocemente. Il servomotore viene messo fuori servizio dai finecorsa quando è fuori dai suoi limiti di funzionamento e dal circuito di controllo quando la tensione di uscita viene regolata automaticamente al valore impostato. Quando la regolazione è completa l’energia del motore viene tagliata con l’aiuto di un circuito elettronico di apertura, operando nel massimo silenzio. La regolazione avviene in modo indipendente su ogni fase. Il sistema è dotato di un commutatore di bypass che consente di alimentare il carico con la tensione di rete in caso di malfunzionamento o necessità. Utilizzando i pulsanti di impostazione è possibile regolare i limiti di tensione alta-bassa. E’ possibile poi regolare il controllo di corrente massima e il relativo tempo di isteresi. Un display visualizza la tensione di ingresso e uscita, e la corrente erogata, su ogni fase I nuovi stabilizzatori VSA3 propongono caratteristiche quali: Protezione da tensioni non adeguate alle utenze. Protezione dell’utente e del dispositivo da correnti eccessive. Regolazione della tensione sinusale pura. Protezione da sovraccarico prolungato e protezione istantanea. Bilanciamento della tensione CA con estrema precisione. Funziona senza problemi su tutti i carichi dallo 0% al 100%. Passaggio manuale al regime di bypass senza regolazione. Visualizza tutti i valori nel regime di bypass. Registra i limiti della tensione di ingresso e della corrente di carico. Tensione di uscita statica, non graduale, corretta dinamicamente. Quando le protezioni sono attivate, registra il numero di interventi di protezione e il motivo di ogni intervento. La regolazione standard è ± 1% (396V -404V) stabile quando la tensione di ingresso è compresa nel range STABILIZZATORI ELETTROMECCANICI TRIFASE – PRINCIPIO DI FUNZIONAMENTO ATTENZIONE: IL PRODOTTO VSA STANDARD NON E’ TESTATO PER IL FUNZIONAMENTO IN IMPIANTI DOVE LA PRESENZA DI IMPIANTI FOTOVOLTAICI COMPORTA IL PASSAGGIO DI CORRENTE ANCHE DALL’USCITA VERSO L’ENTRATA DELLO STABILIZZATORE (FUNZIONAMENTO BIDIREZIONALE). NEL CASO SIA PRESENTE UN IMPIANTO FOTOVOLTAICO ORDINARE LA VERSIONE (BD) CHE PREVEDE LA DISABILITAZIONE DEL CONTROLLO ELETTRONICO DI CORRENTE IN USCITA E L’INSERIMENTO AL SUO POSTO DI UNA PROTEZIONE CON FUSIBILI MODELLO VSA3xxxx 010 015 022 030 045 060 075 100 120 150 Potenza KVA 10.5 15 22.5 30 45 60 75 100 120 150 INGRESSO Tensione ingresso 400Vac 3ph + N Gamma tensioni 300Vac ~ 460Vac (altre gamme disponibili su richiesta, quali 190-415 e 310-485) Frequenza ingresso 47 : 64 Hz USCITA Tensione uscita 400Vac (regolabile 380:415V) Precisione uscita ± 1% Corrente uscita A 15 21 32 43 65 86 108 144 174 217 Capacità sovraccarico 200% carico 10” / 150% carico per 2’ Frequenza uscita 47 : 64 Hz (come frequenza ingresso) Velocità regolazione 90V / sec Rendimento min. 97% Squilibrio max carico 100% Display Strumento digitale con lettura tensione/corrente di uscita/potenza su ogni fase e concatenata Voltmetri digitali lettura tensione di fase in ingresso PROTEZIONI Protezione ingresso Interruttore automatico Protezioni uscita Corto circuito, corrente bassa-alta, tensione bassa-alta, frequenza bassa-alta, sequenza fasi, corrente inserzione tramite contattore uscita By-Pass By-pass manuale incluso MCB uscita Opzionale MCB ingresso Incluso ALTRI DATI Raffreddamento Ventilazione forzata regolata da termostato interno Classe protezione IP20 (altri gradi di protezione disponibili su richiesta Temp. ambiente max. -10° C ~ +40° C Altitudine 1000 m Umidità relativa 95% (senza condensa) Pressione acustica < 50dB Colore RAL7035 Dimensioni LxPxH cm 40x63x116 40x63x127 60x88x139 66x94x165 120x84x185 Peso kg. 115 125 140 165 200 290 320 360 450 575 MODELLO VSA3xxxx 3200 3250 3300 3400 3500 3600 3800 31000 31250 31600 32000 32500 Potenza KVA 200 250 300 400 500 600 800 1000 1250 1600 2000 2500 INGRESSO Tensione ingresso 400Vac 3ph + N Gamma tensioni 300Vac ~ 460Vac (altre gamme disponibili su richiesta, quali 190-415 e 310-485) Frequenza ingresso 47 : 64 Hz USCITA Tensione uscita 400Vac (regolabile 380:415V) Precisione uscita ± 1% Corrente uscita 289 362 434 578 724 869 1159 1449 1816 2318 2898 3623 Capacità sovraccarico 200% carico 10” / 150% carico per 2’ Frequenza uscita 47 : 64 Hz (come frequenza ingresso) Velocità regolazione 90V / sec Rendimento min. 97% Squilibrio max carico 100% Display Strumento digitale con lettura tensione/corrente di uscita/potenza su ogni fase e concatenata Voltmetri digitali lettura tensione di fase in ingresso PROTEZIONI Protezione ingresso Sezionatore ingresso, spie presenza rete, pulsante + lampada arresto emergenza Protezioni uscita Corto circuito, sovracorrente, tensione bassa-alta tramite contattore uscita By-Pass By-pass manuale incluso tramite sezionatore deviatore in ingresso MCB uscita Opzionale MCB ingresso Opzionale ALTRI DATI Raffreddamento Ventilazione forzata controllata da termostato Classe protezione IP20 (altri gradi di protezione disponibili su richiesta Temp. ambiente max. -10° C ~ +40° C Altitudine 1000 m Umidità relativa 95% (senza condensa) Pressione acustica < 50dB Colore RAL7035 Dimensioni LxPxH cm 120X84X185 175X84X185 180X124X175 180X124X210 210X214X185 T.B.A. Peso kg. 585 610 635 970 1200 1350 1795 2700 3550 4200 5600 6500
