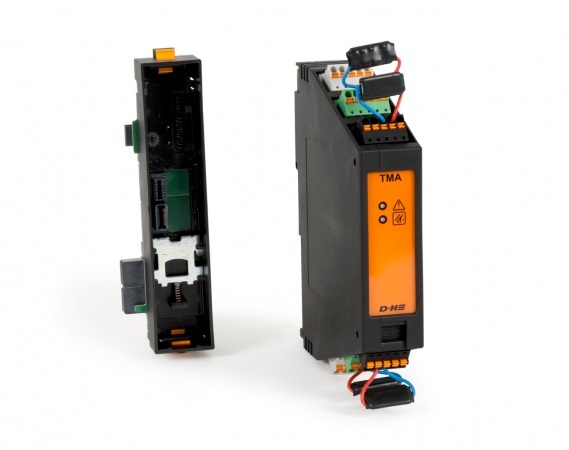

Auslösemodulerweiterungs-Set zu CPS-M als Ersatzteil

Das Auslösemodul dient zum Anschluss von Auslöseperipherie an das Zentralensystem. Diese können ohne zusätzliche Hardware an die vier überwachten Auslöseeingänge angschlossen werden. Die auf der Front vorhandenen LED’s geben auf den ersten Blick Aufschluss über den System- und Alarmzustand der Anlage und des Moduls. Merkmale: Echtzeit Leitungsüberwachung angeschlossener Rauchmelder und RWA-Bedienstellen Anschluss von bis zu 30 Rauchmeldern oder 10 RWA-Bedienstellen je Anschluss Alternativ zum Rauchmelder ist auch ein Anschluss von Brandmeldezentralen möglich Überwachte Linienanschlüsse für zwei kombinierte RM/RT-Linien vorhanden Montage auf TS 35 Hutschiene (über Erweiterungsmodulträger) Technische Daten: Montageart: 35 mm Hutschiene (über Basismodulträger) Anzahl überwachter Linieneingänge: 4 Stk. Max. Anschluss von Rauchmeldern: 30 Stk. Max. Anschluss von Rauchtaster: 10 Stk. Querschnitt: max. 1.5 mm² flexibel Anzahl digitaler Eingänge: 4 Stk. Schaltart: minus- oder plus-aktiver Spannungsbereich: ±30 V Querschnitt: max. 1.5 mm² flexibel Anzahl digitaler Ausgänge: 12 Stk. Ausgangsstrom: max. 50 mA Ausgangsspannung: 24 V DC kurzschlussfest Querschnitt: max. 1.5 mm² flexibel Anzeige Störung / Alarm: LED-Gelb / LED-Rot Masse (B x H x T): 26 x 130 x 125 mm Zur Merkliste hinzufügen
