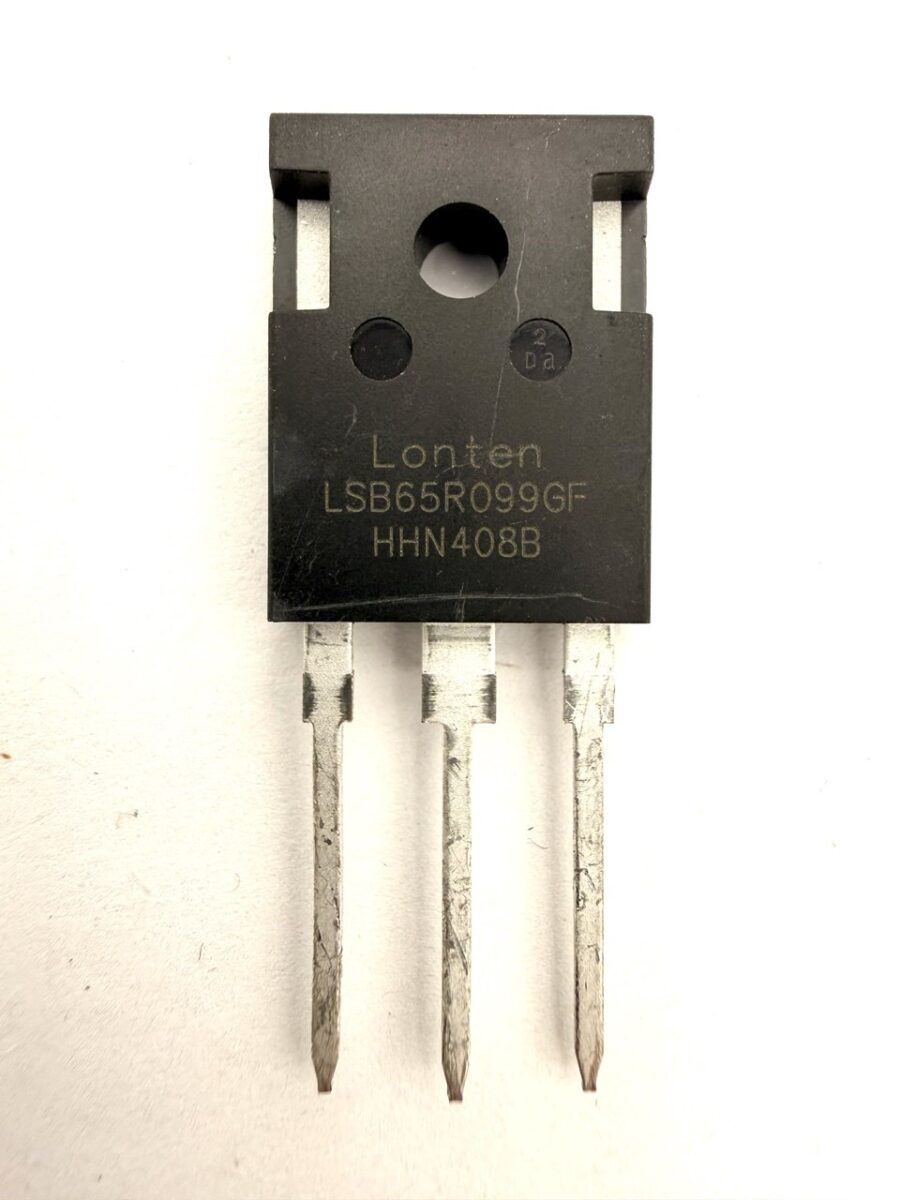

Транзистор LSB65R099GF (TO-247) 650V, 40A

MOSFET транзистор LSB65R099GF (TO-247) — это мощный N-канальный полевой транзистор, разработанный компанией LONTEN (龙腾半导体) с применением передовой технологии Super Junction (LonFET™). Данный компонент оптимизирован для высокоэффективных ключевых приложений, работающих на высоких частотах и напряжениях. Благодаря очень низкому сопротивлению открытого канала (99 мОм) и малому заряду затвора (66 нКл), он обеспечивает минимальные потери проводимости и переключения, что критически важно для построения современных импульсных источников питания, активных корректоров коэффициента мощности (PFC) и промышленных инверторов. Корпус TO-247 обеспечивает превосходные тепловые характеристики и простоту монтажа на радиатор. В майнинговом оборудовании транзистор LSB65R099GF применяется в первичных цепях сверхмощных блоков питания ASIC-майнеров (Antminer, Whatsminer и др.). Он играет ключевую роль в топологиях активного PFC и резонансных LLC-преобразователей, где требуются высокое напряжение пробоя (650 В), способность коммутировать токи до 40 А и высокая энергоэффективность. Низкое тепловыделение и высокая надежность делают этот транзистор идеальным выбором для ремонта и модернизации блоков питания, работающих в тяжелом режиме 24/7. Назначение: Силовые ключи в активных корректорах коэффициента мощности (PFC) блоков питания ASIC-майнеров. Применение в первичных цепях высокоэффективных импульсных источников питания (SMPS) для хеш-плат. Использование в резонансных (LLC) и инверторных преобразователях. Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer и других майнеров. Технические характеристики: Модель: LSB65R099GF. Производитель: LONTEN (龙腾半导体). Технология: LonFET™ Super Junction. Тип: N-канальный полевой транзистор (N-Channel MOSFET). Корпус: TO-247-3. Максимальное напряжение сток-исток (VDSS): 650 В. Максимальный ток стока (ID): 40 А. Импульсный ток стока (IDM): 120 А. Сопротивление открытого канала (RDS(on)): 99 мОм (макс.) при VGS=10 В, ID=20 А. Рассеиваемая мощность (Ptot): 278 Вт. Заряд затвора (QG): 66 нКл (типовое). Входная емкость (Ciss): 1739 пФ (типовое). Выходная емкость (Coss): 116 пФ (типовое). Проходная емкость (Crss): 25 пФ (типовое). Время задержки включения (td(on)): 17.3 нс (типовое). Время нарастания (tr): 38 нс (типовое). Время задержки выключения (td(off)): 105.1 нс (типовое). Время спада (tf): 20.3 нс (типовое). Напряжение затвор-исток (VGSS): ±30 В. Пороговое напряжение (VGS(th)): 4 В. Диапазон рабочих температур перехода (Tj): -55…+150 °C. Тепловое сопротивление переход-корпус (RθJC): 0.45 °C/Вт. Конструктивные особенности: Корпус TO-247 для сквозного монтажа (Through-Hole) с металлической подложкой для отвода тепла. Прочный пластиковый корпус с высокой механической прочностью. Технология Super Junction (LonFET™) для минимизации потерь переключения и проводимости. 100% тестирование на лавинную стойкость (UIS). Соответствие стандартам RoHS. Габаритные размеры (Д х Ш х В): 15.94×5.02×20.95 мм (номинальные для TO-247). Вес компонента: 0.0061 кг (6.1 грамма). Особенности и преимущества: Экстремально низкое сопротивление открытого канала (99 мОм) минимизирует потери проводимости и тепловыделение. Малый заряд затвора (66 нКл) и низкие емкости обеспечивают высокую скорость переключения и снижение динамических потерь. Высокое напряжение пробоя (650 В) гарантирует надежную работу в первичных цепях сетевых блоков питания. Технология LonFET™ Super Junction обеспечивает высокую плотность мощности и эффективность преобразования. 100% тестирование на лавинную стойкость гарантирует надежность в условиях перегрузок и импульсных выбросов. Рекомендации по применению: Для достижения минимального сопротивления RDS(on) необходимо обеспечить напряжение на затворе не менее 10 В. При монтаже следует использовать термопасту для улучшения теплового контакта подложки с радиатором. Рекомендуемый момент затяжки винта крепления к радиатору: 0.8 – 1.2 Н·м. В цепях с индуктивной нагрузкой обязательно применение снабберных цепей или защитных диодов для подавления выбросов напряжения. Транзистор LSB65R099GF (TO-247) — это высокоэффективное компонентное решение для построения силовых каскадов в современных блоках питания ASIC-майнеров. Сочетание высокого напряжения пробоя, низкого сопротивления канала и малых динамических потерь позволяет значительно повысить КПД импульсного источника питания, снизить требования к системе охлаждения и продлить срок службы майнингового оборудования.
