Đồ gá kiểm tra thông minh tích hợp cảm biến

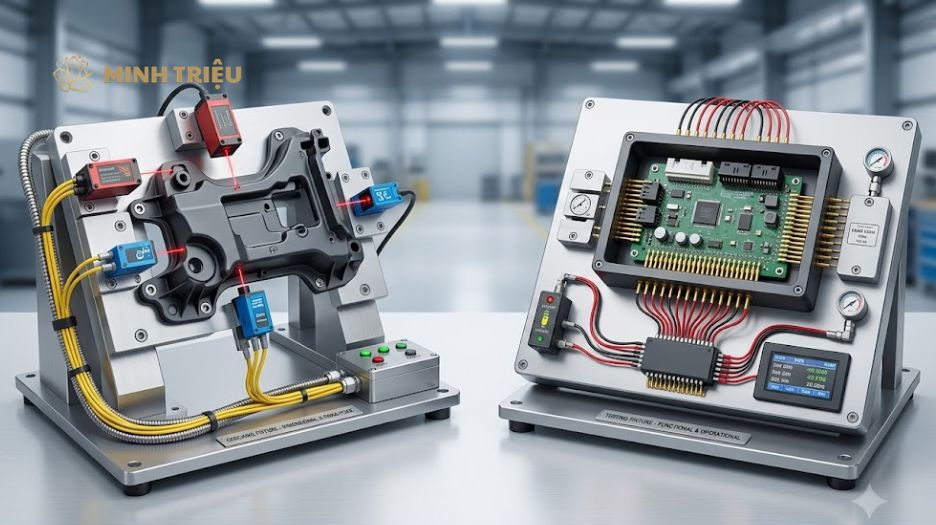

Trong các dây chuyền sản xuất hiện đại, quản lý chất lượng (QC/QA) là công đoạn then chốt nhằm triệt tiêu tỷ lệ hàng lỗi (PPM). Khác với các phương pháp kiểm tra truyền thống phụ thuộc nhiều vào cảm quan con người, đồ gá kiểm tra thông minh tích hợp cảm biến ra đời như một giải pháp tự động hóa giúp kiểm soát thông số chính xác 100%, tối ưu thời gian thao tác và số hóa dữ liệu nhà máy. Đồ gá kiểm tra thông minh tích hợp cảm biến là gì? Đồ gá kiểm tra thông minh tích hợp cảm biến bao gồm 2 loại: Đồ gá kiểm tra kích thước/biên dạng (checking fixture) tích hợp cảm biến: Là đồ gá dùng để định vị sản phẩm và kiểm tra các đặc tính như kích thước, biên dạng, vị trí hoặc tình trạng lắp ráp. Cảm biến, đầu dò hoặc thiết bị đo thu thập dữ liệu tại những điểm được thiết kế; hệ thống có thể đối chiếu kết quả với giới hạn cài đặt và hiển thị trạng thái đạt/không đạt, phát cảnh báo hoặc lưu dữ liệu. Đồ gá kiểm tra mạch điện/chức năng (test fixture) tích hợp cảm biến: Là đồ gá giữ và kết nối sản phẩm với thiết bị kiểm tra điện hoặc chức năng. Cảm biến trên fixture có thể xác nhận sản phẩm đã được đặt, kẹp hoặc kết nối đúng điều kiện trước khi chạy bài test chức năng. Việc đo và đánh giá kết quả thường do thiết bị kiểm tra đảm nhiệm. Ảnh minh hoạ đồ gá kiểm tra thông minh tích hợp cảm biến Cấu tạo của đồ gá kiểm tra thông minh tích hợp cảm biến Để đảm bảo khả năng định vị chính xác và thu nhận tín hiệu ổn định trong môi trường nhà máy, đồ gá kiểm tra thông minh được cấu thành từ các nhóm bộ phận chung kết hợp với những cụm linh kiện chuyên biệt cho từng bài toán kiểm tra: Các bộ phận chung: Khung đế và thân đồ gá: Là kết cấu nền để lắp các cụm định vị, kẹp, cảm biến và thiết bị phụ trợ. Kết cấu cần phù hợp với kích thước sản phẩm, thao tác sử dụng và vị trí lắp đặt. Chốt định vị, mặt chuẩn và gối đỡ: Là các chi tiết cơ khí chịu lực có độ chính xác cao (0.005mm), đóng vai trò cố định sản phẩm vào đúng tọa độ không gian (3D) trước khi đo. Cơ cấu kẹp và giữ chi tiết: Giữ sản phẩm ổn định trong khi đo hoặc kết nối với thiết bị test. Cơ cấu có thể vận hành thủ công hoặc tích hợp cơ cấu khí nén tùy tần suất và cách sử dụng. Cụm cảm biến: Đầu đo thu thập dữ liệu đầu vào, bao gồm cảm biến tiệm cận, cảm biến quang, cảm biến laser hoặc cảm biến lực. Mạch điều khiển & Cảnh báo: Hệ thống PLC/Microcontroller kết nối với đèn tháp (Tower light), còi báo hoặc màn hình HMI để xuất tín hiệu OK/NG trực quan cho công nhân. Bộ phận chuyên biệt theo từng dòng đồ gá Dành cho kích thước/biên dạng (checking fixture): Tích hợp thêm các bộ dưỡng so sánh (Go/No-Go block) để kiểm tra chi tiết đạt hay không đạt, đầu dò tiếp xúc hoặc cảm biến laser để đo khoảng cách, độ cao. Cảm biến quang có thể phát hiện chốt, đinh tán hoặc ốc vít có bị thiếu hay không. Việc chọn thiết bị phụ thuộc vào đặc điểm cần kiểm tra và độ chính xác yêu cầu. Dành cho mạch điện/chức năng (test fixture): Thường có các chân kim Pogo Pin để tiếp xúc với điểm kiểm tra trên bo mạch, cùng dây dẫn và đầu nối để truyền tín hiệu đến thiết bị test. Chân đế chống tĩnh điện (Anti-static/ESD). Các bộ phận minh họa trên đồ gá kiểm tra chức năng kết nối bo mạch với thiết bị kiểm tra. Nguyên lý hoạt động của đồ gá kiểm tra thông minh tích hợp cảm biến Đồ gá kiểm tra thông minh vận hành dựa trên sự phối hợp đồng bộ giữa kết cấu định vị cơ khí và chuỗi xử lý tín hiệu điện tử. Trình tự vận hành được chuẩn hóa theo từng loại đồ gá cụ thể: Đồ gá kiểm tra kích thước/biên dạng (checking fixture) thông minh Quá trình kiểm tra kích thước và biên dạng hình học được thực hiện tự động hóa qua 6 bước khép kín nhằm loại bỏ hoàn toàn sai số do cảm quan: Đưa chi tiết vào đồ gá: Người vận hành hoặc robot đặt sản phẩm lên đồ gá theo đúng hướng dẫn. Vị trí đặt cần thuận tiện để các mặt chuẩn và điểm cần kiểm tra tiếp xúc đúng với đồ gá. Định vị sản phẩm: Mặt chuẩn, chốt định vị và gối đỡ đưa chi tiết về vị trí thống nhất. Bước này giúp các lần đo được thực hiện trên cùng một điểm chuẩn. Giữ chi tiết ổn định: Cơ cấu kẹp được đóng nếu quy trình yêu cầu. Việc giữ chắc sản phẩm giúp hạn chế xê dịch trong lúc đo, đặc biệt với chi tiết nhỏ hoặc có hình dạng phức tạp. Đo hoặc xác nhận trạng thái: Cảm biến, đầu dò hoặc dưỡng kiểm kiểm tra các đặc tính đã thiết kế, chẳng hạn như khoảng cách, độ cao, vị trí lỗ hoặc sự hiện diện của một bộ phận. Đối chiếu kết quả: Thiết bị đo hoặc bộ điều khiển so sánh tín hiệu thu được với giới hạn kỹ thuật đã cài đặt. Kết quả chỉ phản ánh những đặc tính được đưa vào quy trình kiểm tra. Hiển thị kết quả: Hệ thống hiển thị đèn xanh/đỏ (OK/NG), phát còi cảnh báo và truyền dữ liệu lưu trữ về hệ thống quản lý (MES/ERP) nếu được cấu hình. Đồ gá kiểm tra kích thước thông minh định vị chi tiết để cảm biến và đầu dò kiểm tra các điểm đã xác định Đồ gá mạch điện/chức năng (test fixture) tích hợp cảm biến Đối với bài toán kiểm tra tính năng vận hành, đồ gá kích hoạt kịch bản đo đạc tự động để đánh giá chính xác chất lượng phản hồi của sản phẩm: Đặt và kết nối sản phẩm: Người vận hành đặt sản phẩm vào fixture, sau đó kết nối với các chân kim, đầu nối hoặc giao diện kiểm tra theo thiết kế. Xác nhận điều kiện gá: Cảm biến có thể kiểm tra sản phẩm đã nằm đúng vị trí, nắp fixture đã đóng hoặc điều kiện kết nối đã sẵn sàng. Bước này giúp hạn chế chạy test khi sản phẩm chưa được gá đúng. Khởi chạy bài kiểm tra: Khi các điều kiện cần thiết đã được xác nhận, thiết bị kiểm tra thực hiện trình tự đã cài đặt, chẳng hạn như kiểm tra kết nối, tín hiệu hoặc chức năng. Ghi nhận phản hồi: Thiết bị đo và hệ thống test thu nhận tín hiệu từ sản phẩm. Fixture tạo đường kết nối cần thiết; phép đo cụ thể phụ thuộc vào thiết bị và chương trình kiểm tra. So sánh với tiêu chí: Kết quả đo được đối chiếu với yêu cầu của bài test để xác định sản phẩm có đáp ứng tiêu chí hay không. Thông báo kết quả: Hệ thống báo kết quả OK/NG, hiển thị mã lỗi (Error Code) cụ thể trên màn hình và tự động nhả kẹp khi hoàn thành. Đồ gá kiểm tra chức năng thông minh kết nối bo mạch với thiết bị kiểm tra điện hoặc chức năng. Chức năng của đồ gá kiểm tra thông minh Chức năng cốt lõi và nổi bật nhất của đồ gá kiểm tra thông minh tích hợp cảm biến chính là tự động hóa quá trình đánh giá chất lượng và kiểm soát lỗi triệt để (Poka-Yoke). Thay vì phụ thuộc vào cảm quan hay sự chú ý chủ quan của người thao tác, hệ thống phản hồi tín hiệu điện tử theo thời gian thực giúp chuẩn hóa hoàn toàn công đoạn QC. Điều này đảm bảo 100% sản phẩm lỗi (NG) bị phát hiện ngay lập tức và ngăn chặn tuyệt đối rủi ro chuyển giao sang công đoạn tiếp theo. Bên cạnh vai trò chống lỗi chung cho dây chuyền, mỗi nhóm đồ gá lại đảm nhận những chức năng chuyên biệt nhằm tối ưu hóa từng loại bài toán kiểm tra: Chức năng của đồ gá kiểm tra kích thước thông minh: Kiểm tra sai lệch hình học: Tự động phát hiện nhanh các lỗi biến dạng, cong vênh hoặc sai lệch vị trí lỗ, chốt định vị so với tọa độ chuẩn. Xác minh sự hiện diện của linh kiện: Nhận diện chính xác sự có mặt hoặc thiếu sót của các chi tiết phụ như đệm, chốt tán, tem nhãn hay ốc vít. Đo khoảng cách và biên dạng: Đo đạc độ phẳng, khe hở và độ chênh lệch giữa các bề mặt lắp ghép với độ chính xác cao. Chức năng của đồ gá kiểm tra chức năng thông minh: Đánh giá thông số điện tử: Kiểm tra độ thông mạch, điện áp, dòng điện và điện trở trên bo mạch PCB cũng như cụm dây dẫn. Đo lường lực và hành trình: Đo chính xác lực bấm và mối tương quan lực – hành trình (Force-Displacement) của các nút nhấn, công tắc hay cần gạt điều khiển. Kiểm tra độ kín và áp suất: Đánh giá độ rò rỉ khí/chất lỏng và áp suất vận hành thực tế của các cụm van, ống dẫn và thiết bị nén. Check Fixture hỗ trợ đo các đặc tính được thiết kế và hiển thị kết quả theo tiêu chí cài đặt. Ứng dụng của đồ gá kiểm tra thông minh tích hợp cảm biến Nhờ tính linh hoạt và độ tin cậy cao, đồ gá kiểm tra thông minh được ứng dụng rộng rãi trong nhiều ngành công nghiệp sản xuất hàng loạt đòi hỏi tiêu chuẩn khắt khe: Đồ gá kiểm tra kích thước (Checking Fixture) thông minh: Ngành ô tô – xe máy: Kiểm tra kích thước linh kiện dập kim loại, tấm vỏ xe, cụm ống xả, bảng điều khiển nhựa, khung ghế. Ngành gia dụng & điện tử: Kiểm tra vỏ nhựa TV, tủ lạnh, máy giặt, linh kiện khuôn mẫu cơ khí chính xác. Đồ gá kiểm tra chức năng (Test Fixture) thông minh: Ngành sản xuất thiết bị điện tử: Kiểm tra chức năng bo mạch PCB, cụm dây dẫn cáp (Wire harness), ổ cắm, thiết bị bán dẫn. Ngành chế tạo cơ khí – tự động hóa: Kiểm tra độ kín van khí nén/thủy lực, đo lực hành trình của cụm khóa cửa, test chức năng động cơ bước. Đồ gá kiểm tra thông minh được dùng để kết nối bo mạch với thiết bị kiểm tra sau lắp ráp. Báo giá đồ gá kiểm tra thông minh tích hợp cảm biến tại Minh Triệu Chi phí chế tạo đồ gá kiểm tra thông minh tích hợp cảm biến phụ thuộc vào nhiều yếu tố kỹ thuật như: kích thước phôi, vật liệu chế tạo, số lượng điểm đo, dải độ chính xác yêu cầu, thương hiệu cảm biến (Keyence, Omron, SMC, Festo, Panasonic) và mức độ tích hợp mạch điều khiển (PLC/HMI). Do mỗi sản phẩm đều được thiết kế riêng biệt (Custom-made) theo bản vẽ và yêu cầu kỹ thuật của từng nhà máy, Minh Triệu cung cấp dịch vụ khảo sát và báo giá tối ưu nhất cho từng bài toán. Quý khách hàng vui lòng gửi bản vẽ 3D/2D hoặc liên hệ trực tiếp với Minh Triệu để nhận phương án thiết kế và báo giá chi tiết. Minh Triệu thiết kế và gia công đồ gá kiểm tra thông minh tích hợp cảm biến theo yêu cầu Công ty TNHH Thương Mại và Sản Xuất Minh Triệu là một trong những đơn vị tiên phong trong lĩnh vực gia công cơ khí chính xác và tích hợp giải pháp tự động hóa toàn diện cho các nhà máy sản xuất B2B. Sở hữu hệ thống máy phay CNC đa trục, máy đo tọa độ CMM hiện đại cùng đội ngũ kỹ sư chuyên môn cao, Minh Triệu tự hào là đối tác chiến lược tin cậy của hàng loạt tập đoàn FDI lớn trong các ngành công nghiệp ô tô – xe máy, điện tử và gia dụng. Vì sao các nhà máy FDI lựa chọn hợp tác cùng Minh Triệu? Năng lực tích hợp toàn diện (Turnkey Solution): Tự chủ 100% quy trình từ nghiên cứu giải pháp, thiết kế 3D, gia công cơ khí, lập trình điều khiển PLC/HMI cho đến chọn lọc cảm biến tối ưu nhất theo từng bài toán của khách hàng. Độ chính xác vượt trội (0.005mm): Lòng gá, mặt chuẩn và chốt định vị được gia công CNC khép kín, đảm bảo độ lặp lại hoàn hảo và tính vận hành ổn định trong môi trường công nghiệp khắc nghiệt. Cảm biến chính hãng 100%: Cam kết chỉ tích hợp các dòng cảm biến và thiết bị điều khiển nhập khẩu từ những thương hiệu hàng đầu thế giới (Keyence, Omron, SMC, Festo, Panasonic). Tối ưu 10-20% chi phí & tiến độ vượt trội: Quy trình sản xuất tối ưu giúp rút ngắn tối đa thời gian bàn giao dự án, mang lại mức chi phí cạnh tranh vượt trội so với giải pháp nhập khẩu nguyên chiếc. Đồng hành kỹ thuật 24/7: Chính sách bảo hành dài hạn, hỗ trợ hiệu chuẩn định kỳ (calibration) và nâng cấp phần mềm tận nhà máy nhanh chóng. Đồ gá kiểm tra thông minh tích hợp cảm biến là giải pháp tối ưu giúp các nhà máy chuẩn hóa quy trình QC, nâng cao độ chính xác và triệt tiêu hoàn toàn lỗi Poka-Yoke. Đặt gia công ngay hôm nay để tối ưu hóa năng suất cho dây chuyền sản xuất của bạn. Liên hệ với Minh Triệu để nhận tư vấn kỹ thuật chuyên sâu và báo giá gia công đồ gá kiểm tra thông minh theo yêu cầu! Công ty TNHH Thương Mại và Sản xuất Minh Triệu Hotline: 0886 151 688 Email: business@minhtrieu.vn Văn phòng: 52/346 Thiên Lôi, Vĩnh Niệm, Lê Chân, Hải Phòng Nhà máy: Số 3, Lô 5, Khu Công nghiệp Lai Xá, Kim Chung, Hoài Đức, Hà Nội
