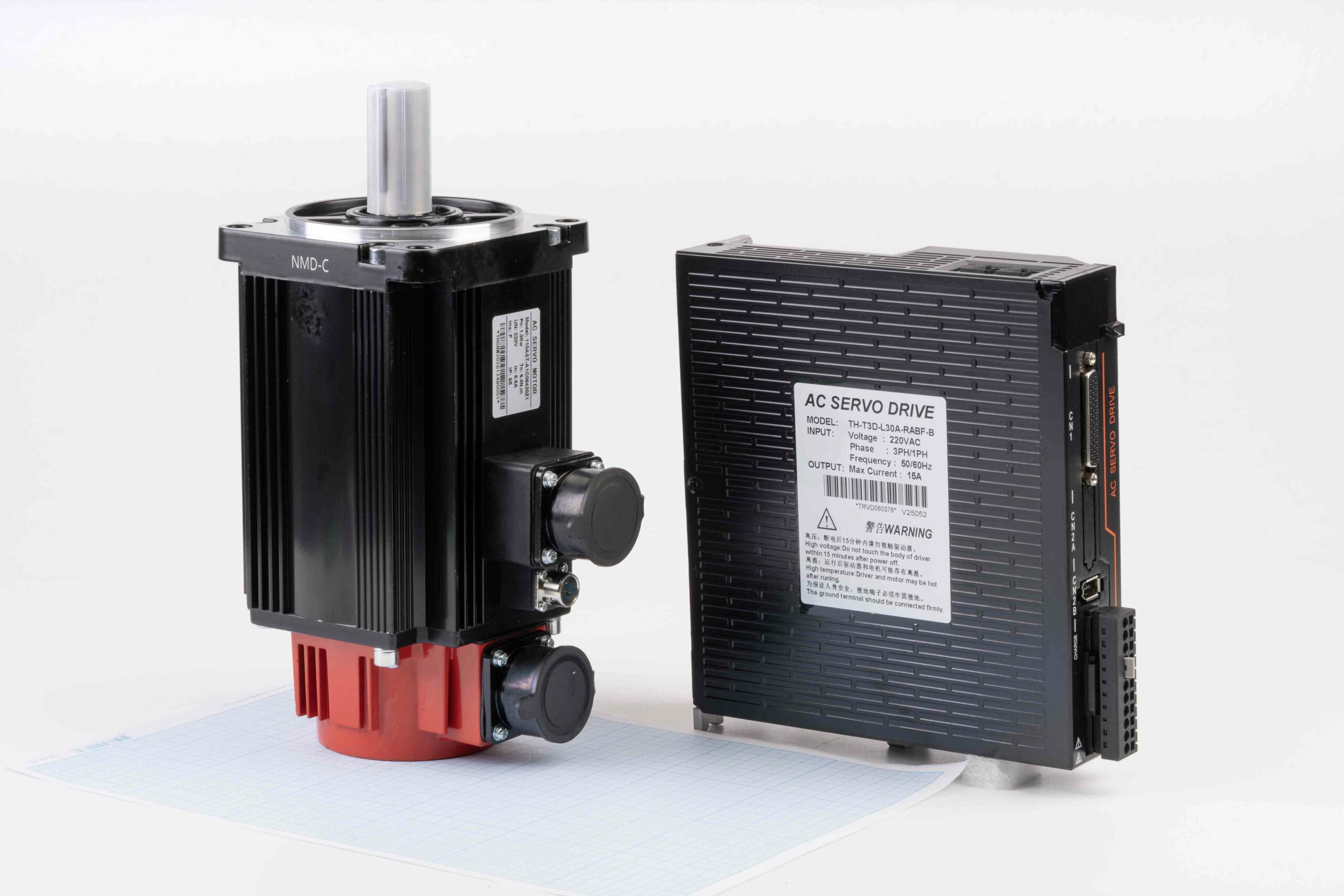

Серводвигун з гальмом 110AST-A1C06420Z1 (1300W, 6.4 Nm) + серводрайвер TH-T3D-L30A-RABF-B 220V/15A

Серводвигун 110AST-A1C06420Z1 з гальмом являє собою привід змінного струму, який призначений для комплектування верстатного обладнання. Цей двигун оснащений вбудованим електромагнітним гальмом, що забезпечує надійну фіксацію валу у знеструмленому стані. Така функція особливо корисна для вертикальних осей або застосувань, де потрібна зупинка в заданому положенні навіть при втраті живлення. Сервопривід має ряд переваг: високий обертальний момент по відношенню до інерції точність позиціювання відстежується положення, за рахунок використання зворотного зв’язку повністю відсутній резонанс і вібрація точність підтримки швидкості та стабільність обертального моменту при малих розмірах двигуна можна отримати високу потужність можливість швидкого розгону і гальмування. Максимальна ефективна робота сервомотора забезпечується спільним використанням з серводрайвером TH-T3D-L30A-RABF-B. Області застосування: верстати з ЧПК (ЧПУ), обробка матеріалів, маркування, на конвеєрах, харчова промисловість, медична упаковка і багато іншого. Технічні характеристики серводвигуна: Модель серводвигуна: 110AST-A1C06420Z1 Номінальна потужність: 1300W (1.3 kW) Номінальна напруга: AC220V Номінальний струм: 6.5A (±5%) Номінальна швидкість: 2000 об/хв (Rpm) Максимальна швидкість: 3000 об/хв (Rpm) Номінальний обертальний момент: 6.4 Nm Максимальний обертальний момент: 19.2 Nm Момент інерції ротора: 1.061 x 10⁻³ kg.m² Коефіцієнт обертального моменту: 0.98 (Nm/A) Постійна напруга (Проти-ЕРС): 65 (V/1000r/min) (±5%) Опір: 0.81 Ω (±10%) Індуктивність: 4.98 mH (±20%) Електрична стала часу: 6.1 ms Кількість пар полюсів: 5 Клас ізоляції: Class F Клас безпеки: IP65 Умови експлуатації: Температура -20℃~+50℃, Відносна вологість <90% (без конденсації) Габаритні та приєднувальні розміри: Розміри корпусу двигуна (без вала): 210 мм х 110 мм х 110 мм Діаметр центруючого замка: 95 мм (0/-0.035 мм) Міжосьова відстань кріпильних отворів: 130 мм (±0.05 мм) Кріпильні отвори фланця: 4-Ø9 Довжина валу: 55 мм (±1 мм) Діаметр валу: 19 мм (0/-0.013 мм) Шпонка: 6 мм (0/-0.03 мм) Внутрішнє різьблення вала: M6х15 Електромагнітне гальмо: так Серводрайвер TH-T3D-L30A-RABF-B (сервопідсилювач) призначений для управління серводвигуном 110AST-A1C06420Z1 . Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому і великому автоматизованому обладнанні, верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання, де в основному потрібна висока швидкість, висока точність і низький рівень шуму двигуна Характеристики та особливості: Номінальний струм: 15А Номінальна потужність: 2000W Номінальна напруга: AC 220V Піковий струм: 15A Частота: 50-60 Hz Датчик зворотного зв’язку: 10000 PPR Клас безпеки: IP20 Робоча температура: 0℃…40℃ Вологість: 40%…80% Габаритні розміри: 191 мм х 178.5 мм х 51 мм Комплект поставки: Серводвигун 110AST-A1C06420Z1 Серводрайвер TH-T3D-L30A-RABF-B Набір кабелів для підключення (див. фото)
