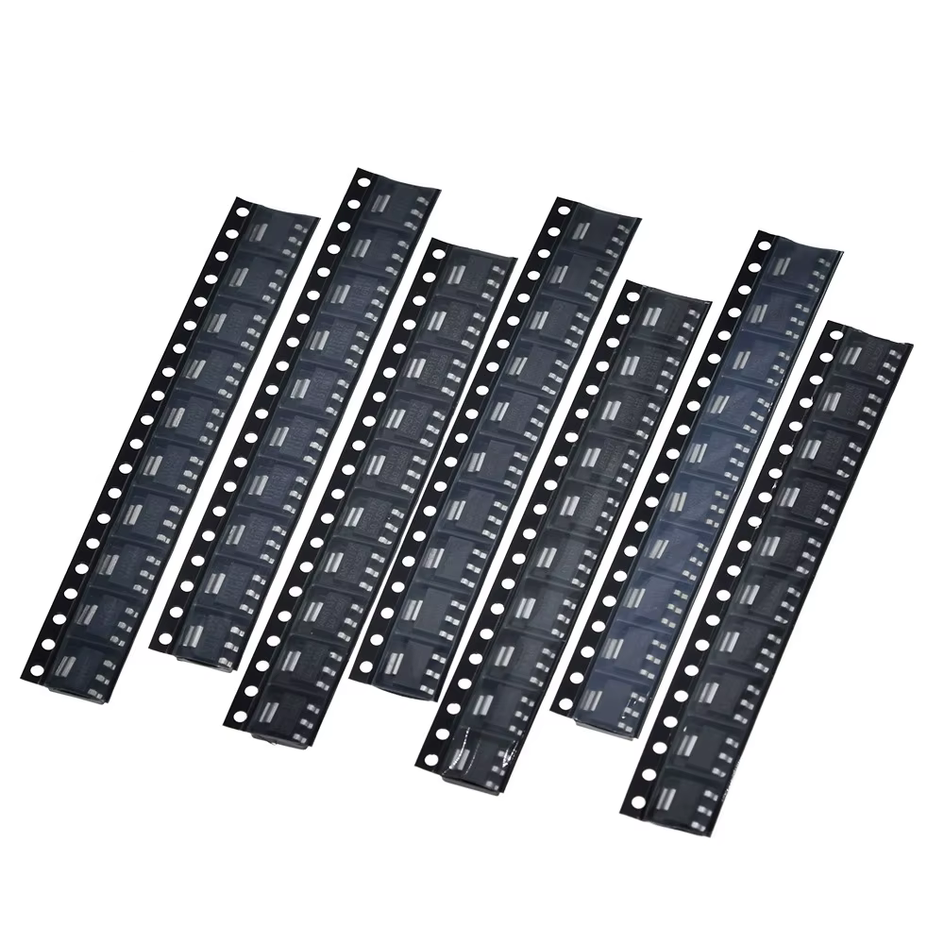

AMS1117 – Feszültség stabilizátor készlet – 70db

Termék paraméterek: Általános Műszaki Jellemzők (AMS1117 sorozat) A csomagban található IC-k azonos tokozásúak és alapvető működési paramétereik megegyeznek, csak a kimeneti feszültségszintjükben térnek el: Tokozás: SOT-223 (felületszerelt / SMD kivitel). Kiválóan alkalmas egyedi NYÁK-tervekhez, de a lábtávolsága miatt kis ügyességgel próbanyákra vagy átalakító panelre (breakout board) is könnyen forrasztható. Maximális kimeneti áram: 800 mA (megfelelő hűtés/hőelvezetés mellett). Maximális bemeneti feszültség: 15V (ajánlott üzemi tartomány a kimeneti feszültségtől függően max. 10-12V a túlmelegedés elkerülése érdekében). Alacsony feszültségesés (Dropout Voltage): Jellemzően 1.1V – 1.3V maximális terhelésnél. Ez azt jelenti, hogy például egy 5V-os stabil kimenethez legalább ~6.3V-os bemeneti feszültség szükséges. Beépített védelem: Túlmelegedés elleni védelem (Thermal Overload Protection) és rövidzárlat elleni védelem (Short Circuit Current Limiting). A Csomag Tartalma (A leggyakoribb értékek) Az ilyen jellegű szortiment csomagok a legnépszerűbb feszültségszinteket tartalmazzák vegyesen (általában értékenként 5 vagy 10 darabos leosztásban): AMS1117-1.2V: Elsősorban FPGA-k, speciális processzor magok belső tápfeszültségéhez. AMS1117-1.5V / 1.8V: Alacsony feszültségű logikai áramkörök, memóriachipek és perifériák táplálására. AMS1117-2.5V: Régebbi vagy speciális digitális IC-khez. AMS1117-3.3V: A legfontosabb érték. A modern mikrokontrollerek (ESP32, ESP8266, Raspberry Pi Pico / RP2350, STM32) és szenzorok 90%-a erről a feszültségről működik. Ideális például 5V-os USB tápról 3.3V-ot előállítani. AMS1117-5.0V: Klasszikus 5V-os logikához (pl. ATmega328P / Arduino Nano), ha a bemenet pl. egy 9V-os elem vagy 12V-os tápegység. AMS1117-ADJ (Adjustable): Állítható kimenetű verzió. Két külső ellenállásból álló feszültségosztó segítségével a kimenet tetszőlegesen beállítható 1.25V és 13.8V között. Tipikus Alkalmazási Áramkör (Bekötés) A fix verziók (1.2V – 5.0V) bekötése rendkívül egyszerű, mindössze 3 lábbal rendelkeznek: GND / ADJ (1-es láb): Földelés. VOUT (2-es láb és a felső fém fül): Stabilizált kimeneti feszültség. VIN (3-as láb): Szöretlen bemeneti feszültség. 💡 Tipp a stabil működéshez: A gerjedés megelőzése és a stabil feszültség biztosítása érdekében a bemeneti láb (VIN) és a GND közé, valamint a kimeneti láb (VOUT) és a GND közé is kötelező egy-egy kondenzátort tenni. A gyártói ajánlás szerint a kimenetre egy legalább 22 µF-os tantál vagy elektrolit kondenzátor szükséges a megfelelő ESR érték miatt. Miért jó, ha van egy ilyen csomag a fiókban? Javításhoz: A fejlesztőlapokon (pl. Arduino, NodeMCU) leggyakrabban ez az IC szokott tönkremenni (leégni), ha véletlenül rövidzárlatot csinálunk vagy túlfeszültséget adunk a bemenetre. Ezzel a csomaggal másodpercek alatt javíthatók a sérült lapok. Prototípus gyártáshoz: Ha saját készítésű áramkört tervezel (pl. ESP32-höz vagy szenzorokhoz), mindig kéznél van a megfelelő feszültségszabályzó. Költséghatékony: Csomagban vásárolva darabára elhanyagolható, miközben le fedi a teljes szabványos feszültségpalettát.
