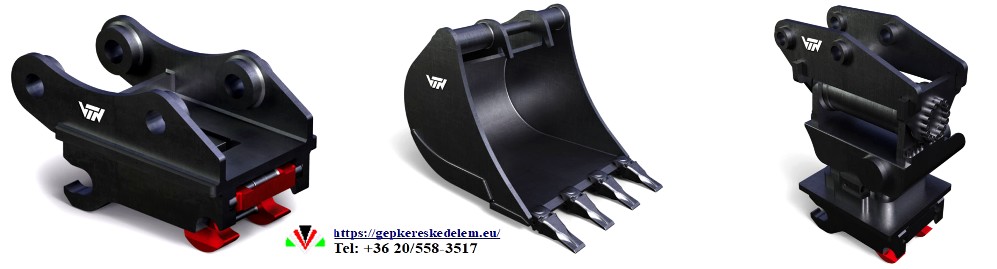

VTN Max lock gyorscsatlakozó

A VTN Max Lock egy dedikált, megfordítható gyorscsatlakozó rendszer, amelyet az olasz VTN Europe kifejezetten 1,4 és 15 tonna közötti munkasúlyú minikotrókhoz és kotrógépekhez fejlesztett ki. Megfelel az szigorú EN 474-1 és ISO 13031 európai biztonsági szabványoknak. Főbb műszaki jellemzők és előnyök Kettős működtetés: Megrendelhető mechanikus (kézi/csavaros állítású) vagy hidraulikus kiépítésben. A hidraulikus verzió lehetővé teszi a szerelvények cseréjét a fülke elhagyása nélkül. Megfordítható (Reversible): A kanalakat és eszközöket normál (ásáshóz) és fordított (szembefordított/homlokrakodó) pozícióban is rögzíteni tudja, megkönnyítve a munkát falak vagy szűk helyek mellett. Kiemelkedő biztonság: Reteszelő mechanizmusa meghibásodás vagy nyomásesés esetén is megakadályozza a kanál elszabadulását. A fülkéből tisztán látható vizuális jelzés (indikátor) mutatja a retesz biztonságos záródását. Dedikált csatlakozási rendszer: A rendszerhez a VTN saját gyártású Max Lock kanálsorozata használható, vagy a hagyományos kanalak/eszközök a speciális APAKAR adapterlemez felhegesztésével tehetők kompatibilissé. A VTN Max Lock gyorscsatlakozó széria műszaki specifikációi, méretkategóriái és hidraulikai paraméterei az alábbiak szerint foglalhatók össze: Hidraulikus nyomásigény és rendszerparaméterek A hidraulikus működtetésű Max Lock változatok az alábbi hidraulikai értékekkel és védelmi rendszerrel rendelkeznek: Üzemi nyomásigény (Nyitás / Zárás): A munkahenger működtetéséhez tipikusan 180 bar az 210 bar közötti hidraulikus üzemi nyomás szükséges (a gép alap hidraulikakörétől függően). Biztonsági szelep / Reteszelés: A hidraulikus munkahenger beépített zuhanásgátló / visszacsapó szeleppel (check valve) van ellátva, amely megakadályozza a szerszám kioldását hirtelen nyomásvesztés vagy csőtörés esetén is. Vezérlés: A fülkéből működtethető egy kétszálú (kettős működésű) hidraulikakörön keresztül, kiegészítve elektrohidraulikus biztonsági kapcsolóval és hang-/fényjelzéssel az EN 474-1 előírásainak megfelelően. Csatlakozó interfész és adapterlemezek Mechanikus opció: Kézi orsós/csavaros reteszeléssel. Hidraulikus opció: Hidraulikus munkahengeres gyors kioldás a fülkéből. Adapterezés: Meg meglévő kanalakhoz vagy egyéb eszközökhöz a VTN dedikált APAKAR adapterlemezei használhatók (pl. APAKAR035, APAKAR050, APAKAR065). Működési elv és hidraulikus biztonság A VTN Max Lock gyorscsatlakozó működési elve a mechanikus reteszelés és a hidraulikus ellennyomás kombinációjára épül. Kialakítása megfelel a legszigorúbb EN 474-1 és ISO 13031 munkavédelmi szabványoknak. 1. Működési elv (A csatlakozás folyamata) A gyors csatlakozó kétpontos rögzítéssel kapcsolódik a szerelvény (kanál) csapjaihoz: Első horog rögzítése (Elülső csap): A gépkezelő a kotrógép gépkarjával felveszi a kanál elülső csapját a csatlakozó fix horogrészével. Hátsó reteszelés (Hátsó csap): A gépkezelő a hidraulikus munkahenger visszahúzásával ráengedi a csatlakozót a hátsó csapra. Automatikus zárás: A hidraulikus henger megtolja a reteszelő éket / kampót, amely ráreteszel a hátsó csapra, és stabilan megszorítja azt. Megfordítható üzemmód (Reversible): A szimmetrikus kialakításnak köszönhetően a kanál 180°-ban megfordítva (homlokrakodó pozícióban) is felvehető. 2. Háromszoros hidraulikus és mechanikus biztonsági rendszer A Max Lock rendszert úgy tervezték, hogy a szerelvény még a hidraulikakör teljes nyomásvesztése vagy tömlőszakadása esetén se tudjon leesni. Beépített hidraulikus visszacsapó szelep (Check Valve): A csatlakozó munkahengerébe integrált szelep megakadályozza az olaj visszaáramlását nyomáscsökkenés vagy hirtelen tömlőtörés esetén. A munkahenger nyomott állapotban marad. Mechanikus rugós előfeszítés (Mechanical Spring): A hidraulikus nyomás mögött egy belső acélrugó folyamatosan nyomja a reteszelő éket a csap felé. Ha a hidraulikakörből teljesen elmenne a nyomás, a rugó mechanikusan zárva tartja a reteszt. Vizuális zárásjelző (Visual Indicator): A csatlakozó házán egy mechanikus indicator stíft jelenik meg kioldott/reteszelt állapotban. Ez a fülkéből tisztán látható, így a kezelő közvetlen vizuális visszajelzést kap arról, hogy a retesz a helyére ugrott. Túlnyomás elleni védelem: A nyitóágba épített biztonsági szelep megvédi a nyitó mechanikát a hidraulikus túlterheléstől (tüskéktől). 3. Interaktív működési és hidraulikai szimulátor Az alábbi interaktív modellen kipróbálható a csatlakozási ciklus, valamint szimulálható a tömlőszakadás/nyomásvesztés állapota. VTN Max lock gyors csatlakozót mikor javasolt a használni? A VTN Max Lock gyorscsatlakozó használata elsősorban az alábbi munkakörülmények és üzemeltetési igények esetén javasolt: 1. Gyakori eszközcsere esetén (Termelékenység növelése) Többfunkciós munkáknál: Ha a munkagép egy műszak alatt többször vált a mély ásó kanál, rézsűkanál, hidraulikus bontókalapács vagy csipegető között. Állásidő csökkentése: A hidraulikus kivitel lehetővé teszi a cserét a fülke elhagyása nélkül másodpercek alatt, ami közvetlenül csökkenti az üzemidő-veszteséget. 2. Szűk helyen végzett és speciális pozícionálást igénylő munkáknál Megfordítható (Reversible) használat: Amikor a kanalat 180°-ban szembefordítva (homlokrakodó pozícióban) kell használni. Alkalmazások: Közműépítésnél falak, alapok vagy csövek alatti kanalazásnál, szűk munkagödrökben, illetve szóródó anyagok visszatöltésénél. 3. Szigorú munkavédelmi és biztonsági előírások mellett Megfelelőség szabványoknak: Szigorúan szabályozott építési területeken, ahol az EN 474-1 és ISO 13031 szerinti elszabadulás elleni védelem kötelező. Kockázatmentesítés: A kettős mechanikus/hidraulikus belső reteszelés és a kabinból látható vizuális indikátor kiküszöböli a kanál véletlen leeséséből adódó baleseteket. 4. Flotta-szabványosítás és meglévő kanálpark átszerelése Vegyes kanálpark homogenizálása: Az APAKAR adapterlemezek felhegesztésével a meglévő, hagyományos csapos rögzítésű kanalak egyszerűen integrálhatók a rendszerbe anélkül, hogy teljesen új kanálsorozatot kellene vásárolni. 1,4 és 15 tonna közötti gépkategóriában: Kifejezetten a mini-, midi- és kompakt kotrógépek optimális tömeg/teljesítmény arányához igazított méretezés. Érdekli a VTN Max lock gyorscsatlakozó? Kérjen ingyenes szaktanácsadást vagy egyedi árajánlatot! Szakértőink segítenek kiválasztani az Ön szükségletének legjobban illő modellt és konfigurációt. Sámuel Kovács József E-mail: samuel@gepkereskedelem.eu Honlap: https://gepkereskedelem.eu/ Tel.: +36 20/558-3517
